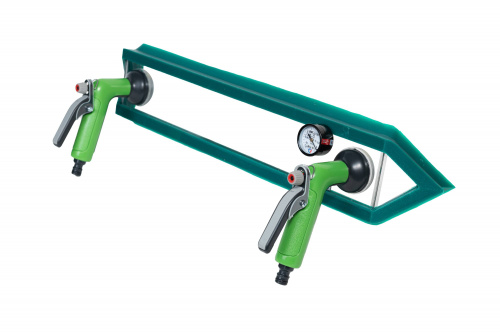

Вакуумная рамка угловая предназначена для контроля герметичности пузырьковым методом угловых (уторных) и тавровых сварных швов. Она эффективно выявляет сквозные дефекты в сварных соединениях изделий из стали и пластика. Рамка применяется для проверки таких объектов, как резервуары, котлы, трубопроводы, топливные баки, облицовки и других конструкций с односторонним доступом.
Принцип работы:
- Поверхность объекта очищается и покрывается пеноплёночным индикатором (ППИ).
- Рамка прикладывается к поверхности, и с помощью вакуумного насоса внутри неё создаётся разрежение.
- Газ, проникая через дефект, деформирует пеноплёночный индикатор, образуя пузырьки или пену, которые визуально обнаруживаются через прозрачное окно рамки.
Особенности вакуумной рамки угловой:
- Специальный профиль: обеспечивает трёхсторонний контакт резины и окна рамки для герметичности.
- Быстрый контроль: проверка 1 метра сварного стыка занимает не более 30 секунд.
- Универсальность: подходит для угловых и тавровых соединений.
- Прочная и эластичная резина: гарантирует герметичный контакт с поверхностью.
- Удобная система впуска/выпуска: увеличивает площадь обзора контролируемой поверхности.
- Индивидуальный подход: возможность изготовления рамок по размерам заказчика.
- Надежная упаковка: поставляется в деревянном коробе.
- Долговечность: отсутствие клеевых стыков в конструкции.
Техни��еские характеристики:
- Размеры просмотрового окна: 530×75 мм
- Вид контролируемого соединения: тавровое, угловое
- Порог чувствительности: 1×10⁻⁷ м³ Па/с
- Класс герметичности: IV по ПНАЭ Г-7-019-89
- Предельная степень разряжения: –0,05 МПа
- Диапазон рабочих температур: от –30 до +50 °C
- Габариты рамки: 650×140×110 мм
- Вес: 0,9 кг
- Гарантия: 6 месяцев
Вакуумная рамка угловая — это надёжное решение для обеспечения качества и безопасности сварных соединений в различных отраслях промышленности.
